高精度次世代角色《黑暗骑士》的制作流程

2021-03-10

6214

一、裸模的雕刻制作

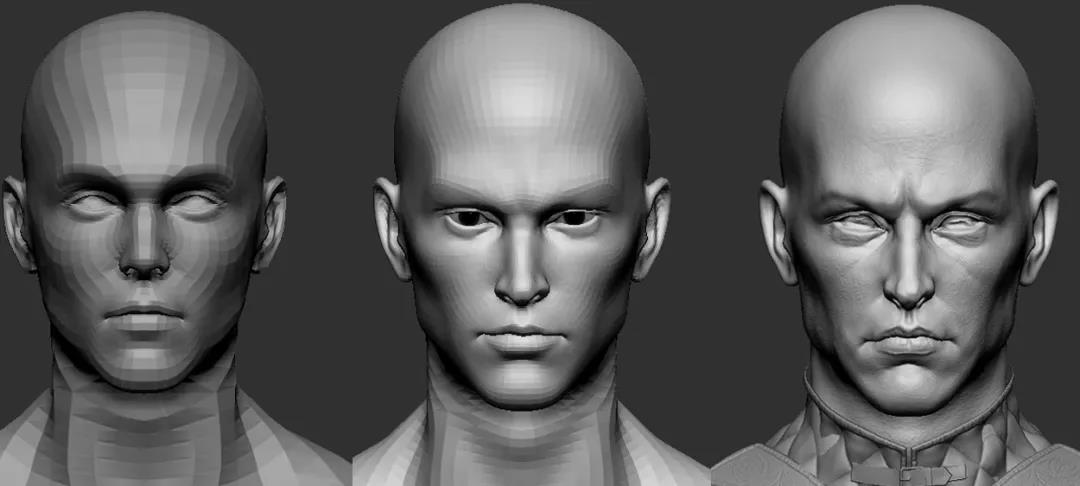

01面部塑造

因为这个角色身体大部分都是装备，所以裸模的重点是刻画头部，依照所找到的素材参照精心刻画，最终把年龄样貌定在大概35岁上下，体现角色身经百战的特点。身体部分有微弱的肌肉结构起伏即可，方便后续做布料的时候能依附于正确的形体。

02添加毛孔

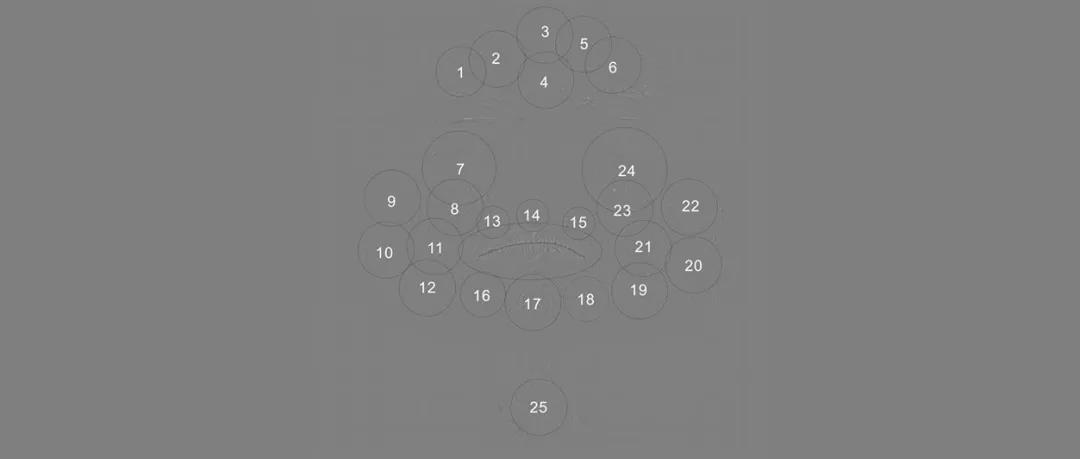

完成面形状后，使用XYZ材质在面上添加孔细节。我直接在ZBrush做了毛孔，但在Mari没有。XYZ官方提供了一套面积编号的材料，可以直接拖到模型表面，具体如下：

03毛孔雕刻

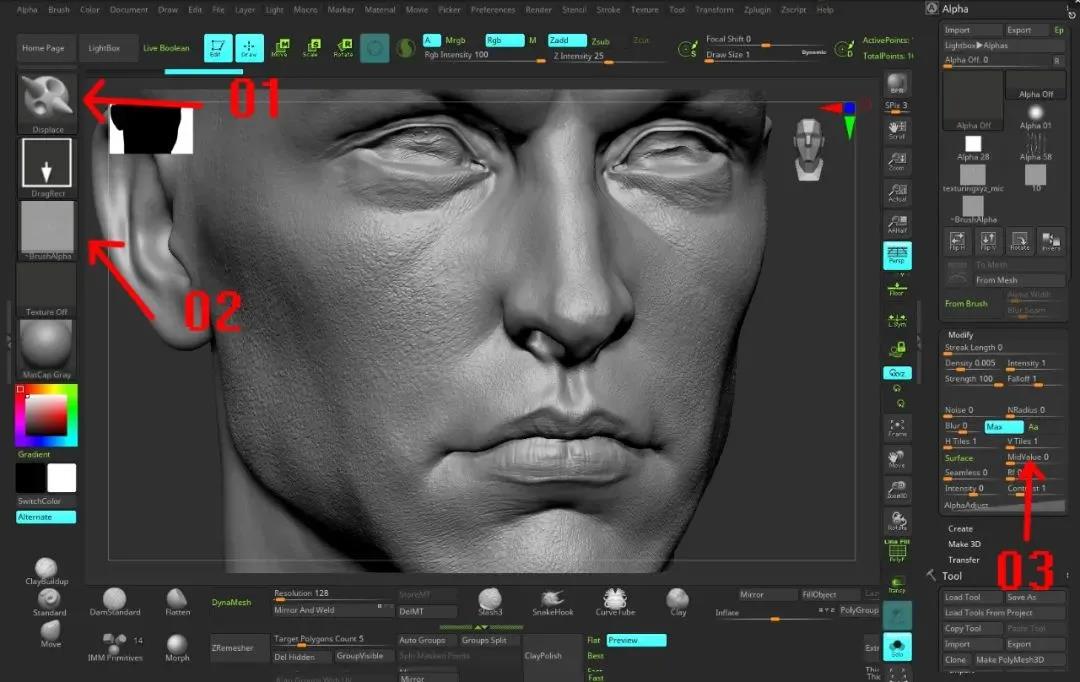

然后切换ZBrush的置换笔刷，导入XYZ的通道材质，最后将alpha材质的mid（中间值）改为50，然后拖动开始雕刻毛孔。

二、MD服装制作

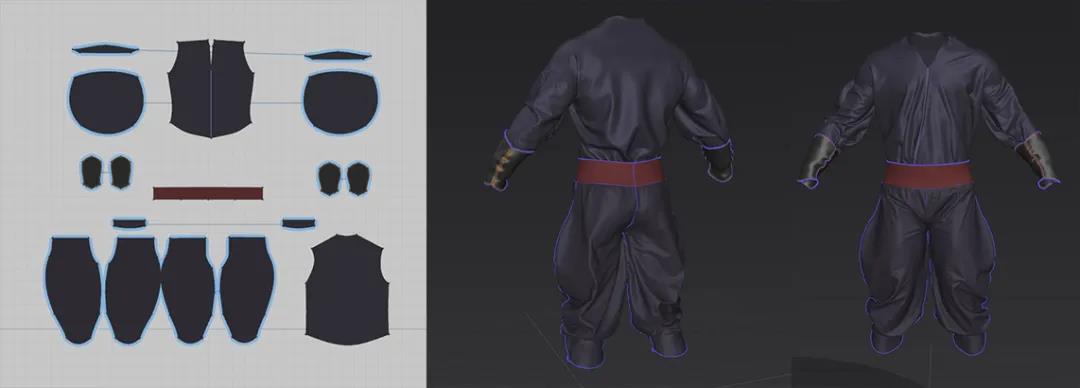

01导入素体

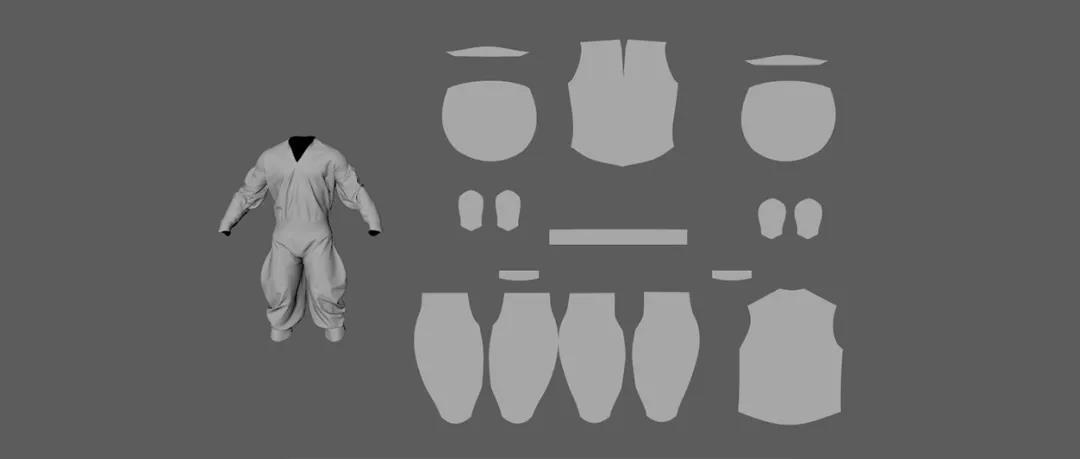

将原始模型导入MD中，进行模型制作（服装制作主要基于3D效果，不需要考虑服装设计中的一些原则性问题）。毕竟，我们不是做服装设计），然后导出模型。在这里，我们分别导出平面样式和三维样式，以方便服装的重新布线。

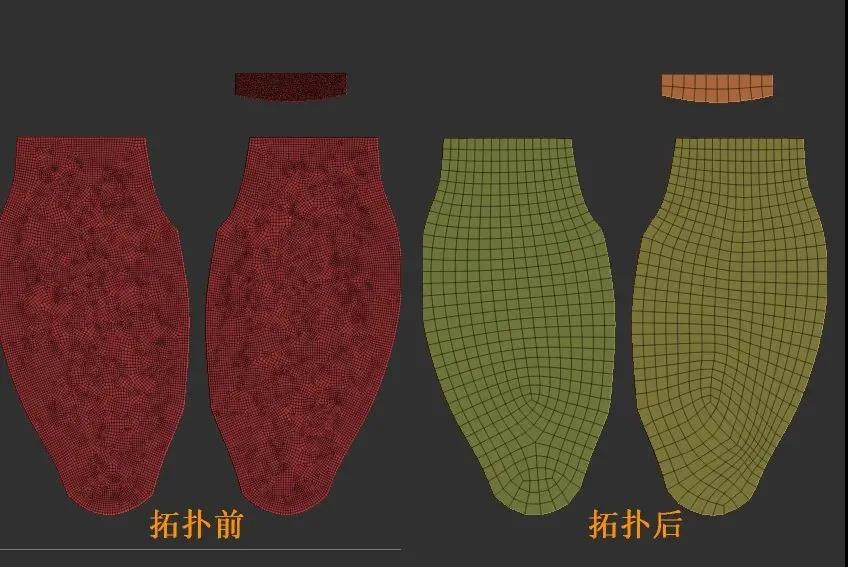

02拓扑

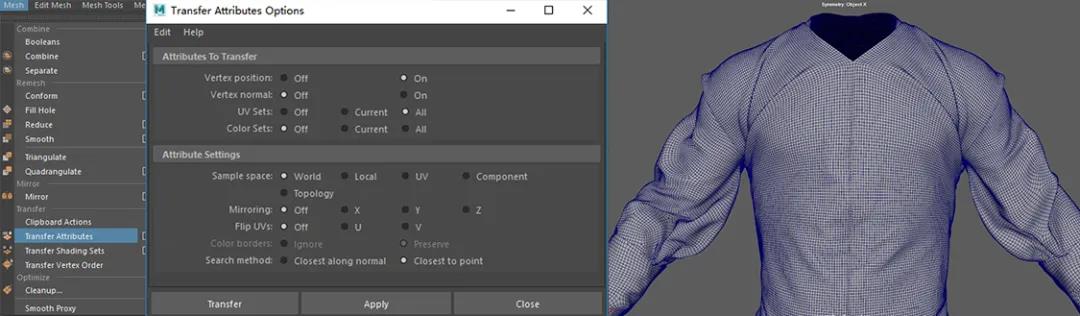

将平面版式的模型导入Zbrush中进行自动拓扑，之后利用Maya的拓扑传递将拓扑后的模型包裹到3D模型上，然后将重新拓扑好的模型通过Maya的拓扑传递，把2D样式重新传递到3D样式的表面，得到布线均匀流畅的3D服装模型，方便后续在Zbrush中继续雕刻优化。

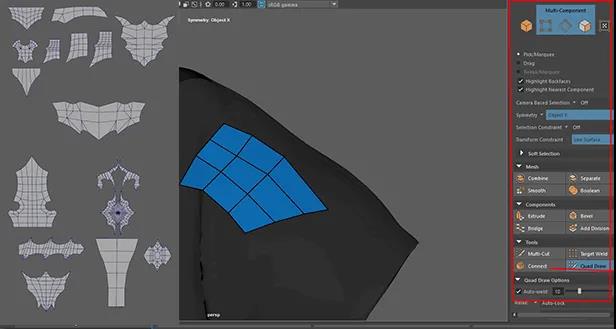

三、铠甲中模制作

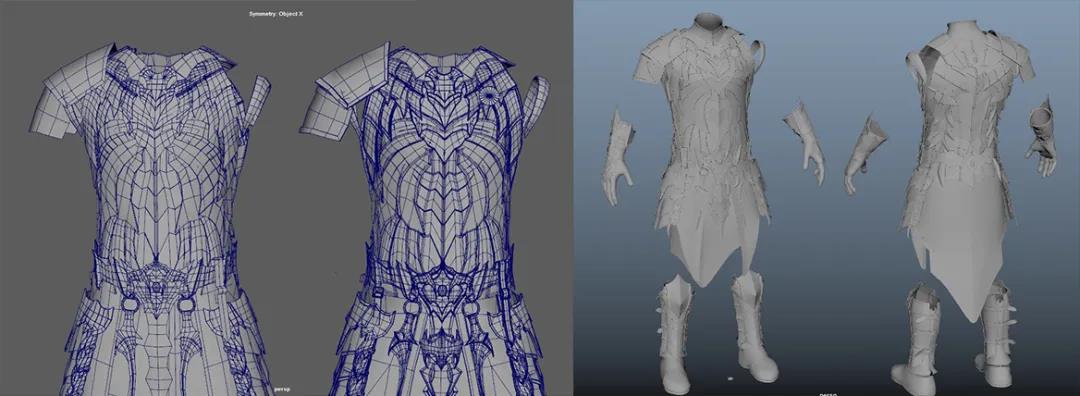

铠甲的制作思路是利用绘制制作不同形状的面片，之后做挤出拼凑在衣服表面，然后细化模型结构直至锁边完成中模制作。

四、高模制作

01雕刻

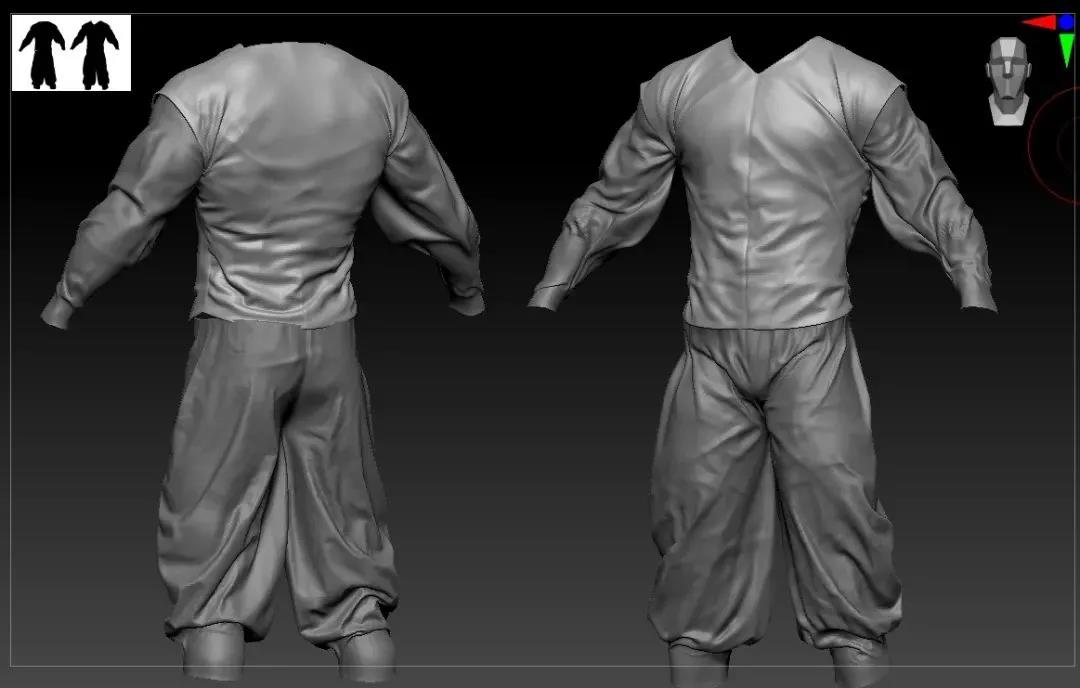

将模型导入zbrush中，对整个装备的部分进行雕刻，这里我先从内衣的部分进行了雕刻尤其是袖子的部分，主要是去除MD中解算不自然的部分，并添加更细小的褶皱，主要用到的笔刷是Standard笔刷。

02领口纹理

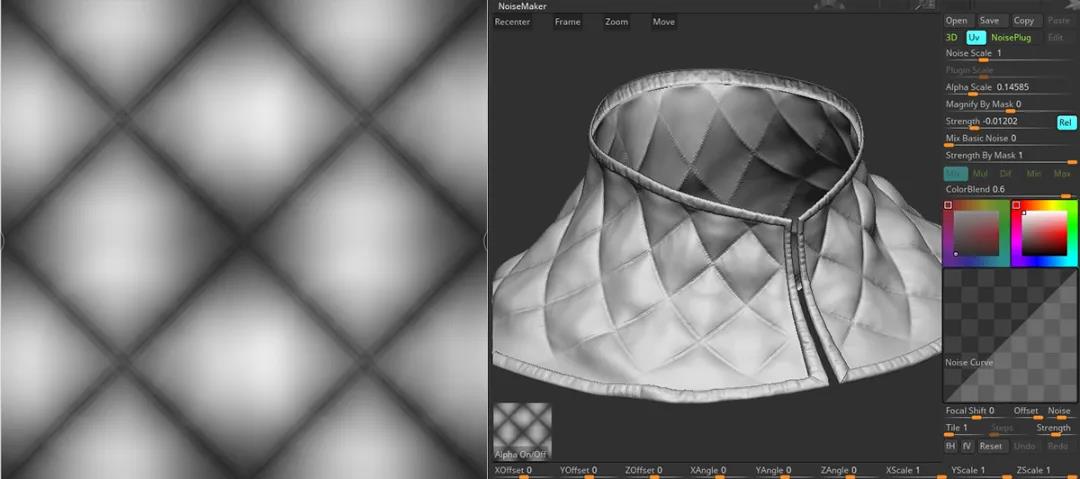

先将领口模型的UV打直，之后导入Zbrush中进行表面纹理的添加（注意模型的细分级别尽量高一些，细节会体现的更好，这里我给了7级），之后将置换纹理添加在模型表面（通过Surface菜单下的noise进行添加，投射模式改为UV模式即可）。

03铠甲花纹

铠甲花纹我这里是直接利用Slash笔刷进行雕刻，因为花纹的设计是已经固定好了的，无法利用素材，所以全靠手雕，比较肝（雕刻之前可以将Zbrush的储存变换打开，方便利用Morph笔刷进行花纹的擦除修改)，边缘的褶皱是借助了笔刷素材进行雕刻，来模拟皮革的边缘。

五、低模与UV制作

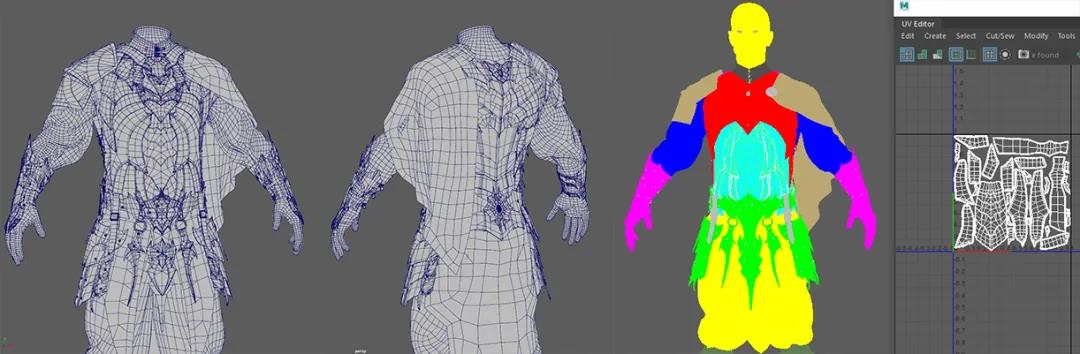

低模我基本是拿中模减面得来的，但是这样的流程得保证模型进入Zbrush之后结构大型就不用再进行调整了，只是雕刻细节，这样的流程比较省力省时间。以下是低模的线框，考虑到展示效果的精度，面数没有优化太多，布料部分是使用的Zbrush的自动拓扑，UV是在RizimUV里面进行拆分，UV张数比较多，共8张，主要是为了保持贴图精度。

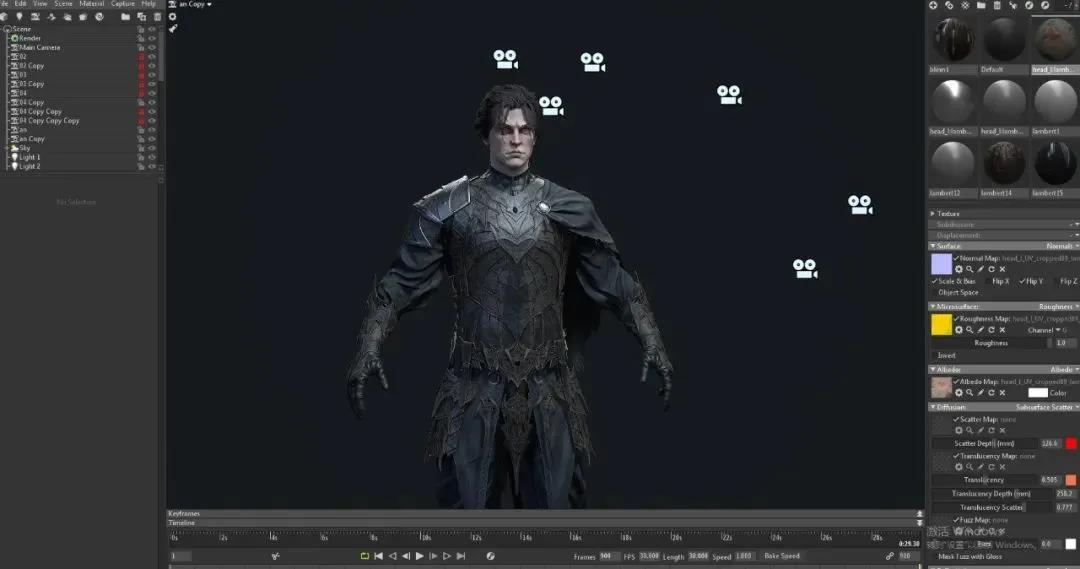

六、ToolBag烘焙

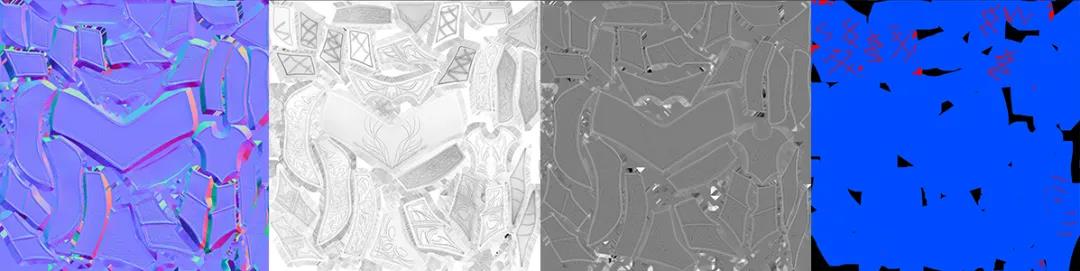

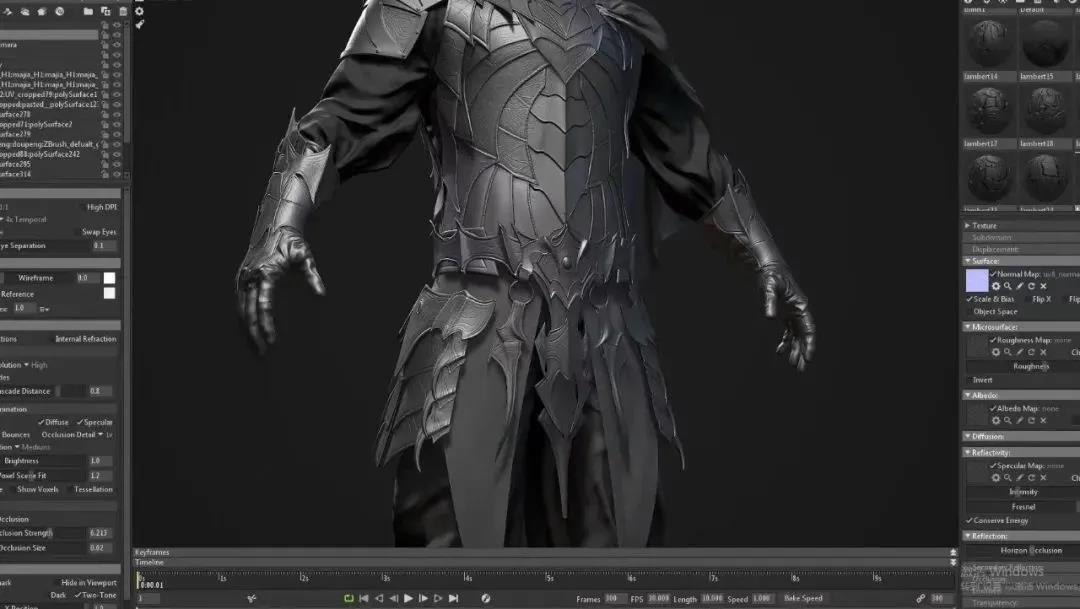

将低模与高模分别导入ToolBag中进行烘焙设置（高模要经过Zbrush的减面再导出去），主要烘焙的贴图有以下几张贴图：法线贴图、ID贴图、AO图、空腔贴图（方便制作花纹细节），烘焙的过程中，顺便将ToolBag中的标准光做出来，我这里用的是三点布光。

七、毛发制作

毛发的制作流程主要采用的是地平线官方给出的一套解决方案，先制作贴图、后制作插入面片，并使用GMH毛发插件制作毛发面片细节。

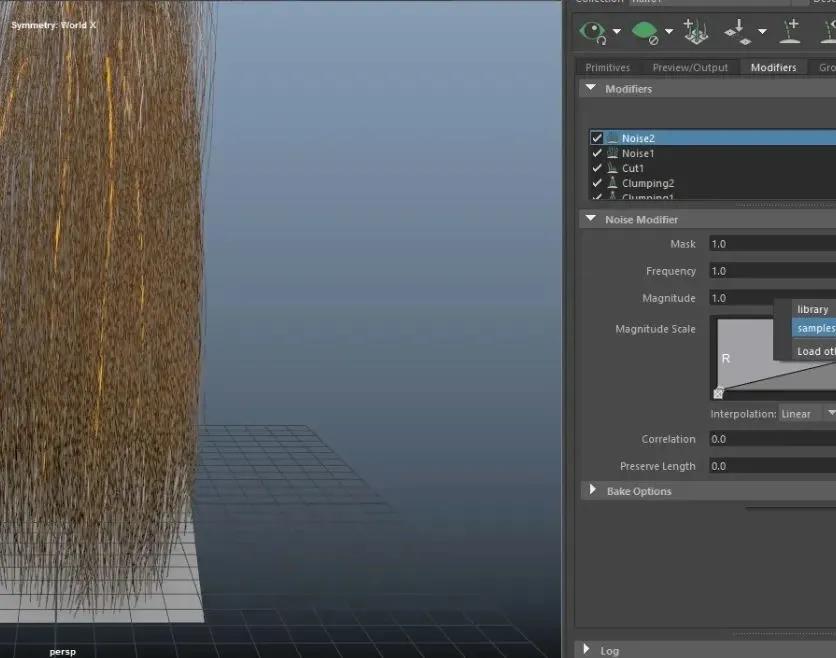

01制作毛发贴图

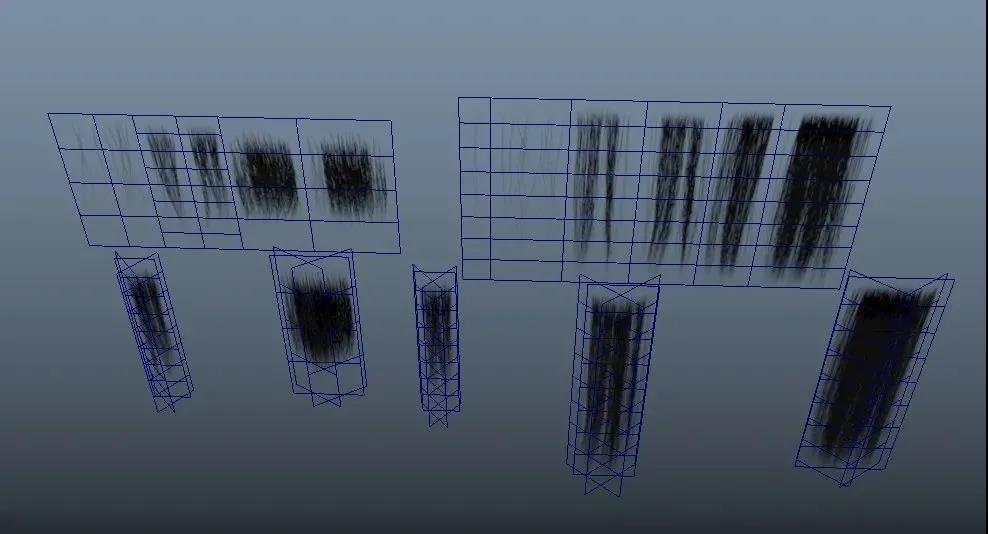

用Maya的Xgen来制作毛发贴图，做出4-6种不同的样式，方便后续做头发的层次，然后使用Arnold进行渲染输出，关于毛发的输出主要是颜色、高光和法线三种通道。

02贴图

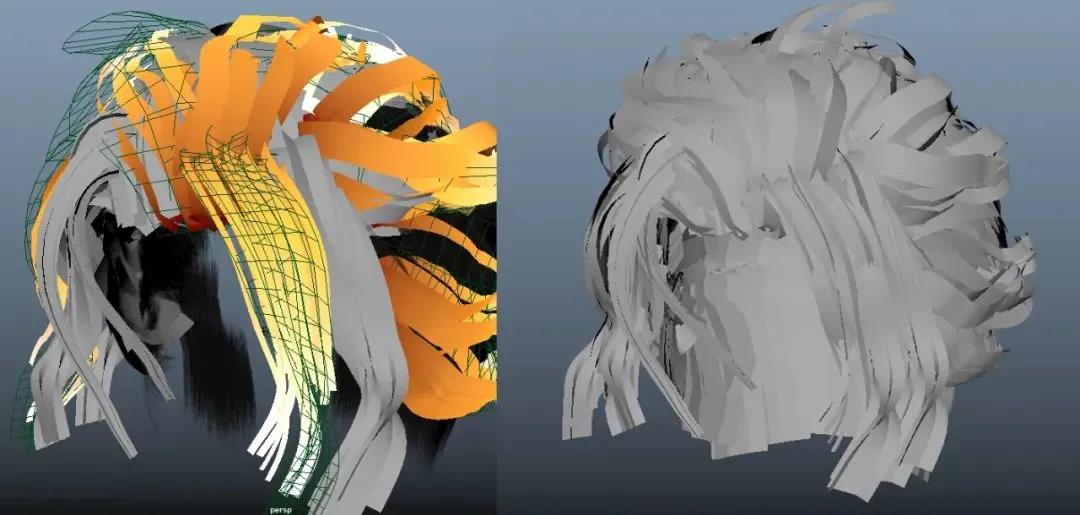

将渲染好的毛发贴图赋予在面片上，并进行裁切，将裁切好的面片进行组合（大概组合4到5种不同样式即可，面片的段数尽量足够多，尤其是长发，之后开始插片（包括、眼睫毛、眉毛）。

03生成

制作了三层毛发，从底层到中层、再到碎发层。碎发层利用了GMH插件来进行细小头发的生成。

GMH是一款基于Maya的毛发生成插件，可以生成模型或者Maya的Hair系统，这里因为是考虑插片，所以直接生成了面片。

八、材质贴图制作

01铠甲材质

材质是在SP中进行制作，显卡是1080，考虑到这个原因，我把文件拆解了，分别进行导出，贴图的大小每张是2048的，身体皮肤的部分是单独的一张图，将在Toolbag烘焙好的几张图也一并导入至SP中，方便构建材质细节，利用空腔贴图，并调整它的对比度，将铠甲花纹的区域提取出来制作成金属材质。

因为考虑到铠甲材质细节的统一性，我先制作了一部分，之后将这部分的材质生成了可复用的智能材质，之后赋予其他身体部位的铠甲即可。

03毛孔纹理

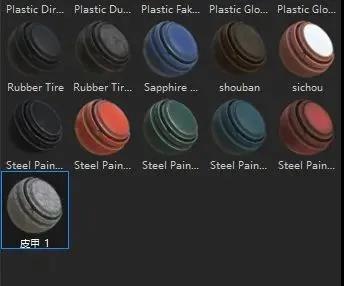

关于皮革和布料的部分，我这里应用了大量Substance商店里提供的材质素材，官方提供的素材中可调节参数是非常之多的。皮肤我使用的是SP自己的sss智能材质，直接在皮肤表面开始添加绘画，这里没有用到映射的流程，之前在Zbrush中用毛孔纹理细节烘焙出了空前贴图，方便我在材质这个环节将颜色与凹凸信息进行统一。

贴图输出的方式是UE4的输出，将金属度、粗糙度、AO与高度图等信息合并在一个通道，也叫做复合贴图，比较节省资源。
